浸出渣因其含水率高、颗粒混杂、腐蚀性较强，需经过烘干减量处理，才能实现合规堆放、资源化回收利用。浸出渣烘干机是针对浸出渣物料特性研发的专用烘干设备，凭借适应性强、处理量大、运行稳定的优势，成为渣料处置生产线的核心设备。了解浸出渣烘干机的主要组成结构，掌握各部件的功能与作用，是设备规范操作、日常运维、故障排查的基础，也能帮助企业更好发挥设备作业效能。

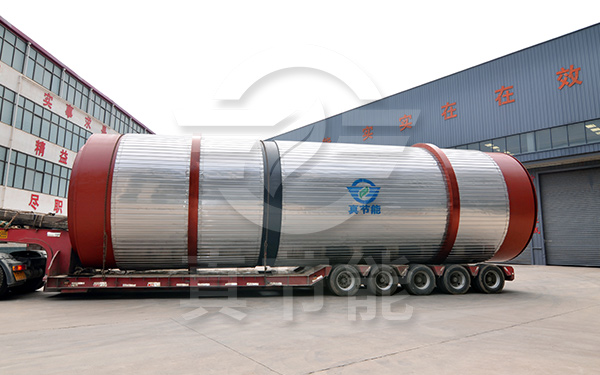

筒体结构是设备的核心承载与烘干主体，也是物料换热的核心区域。该结构采用加厚耐磨防腐钢材制作，适配浸出渣的物料特点。筒体内部装配有多种形式的扬料板、打散装置，可在设备运转过程中不断抄起、洒落浸出渣，让物料与高温热风充分接触，大幅提升热交换效率。同时，筒体具备良好的密封性能，能有效杜绝热风外泄、粉尘溢出，既保障烘干温度稳定，又满足车间环保生产标准，是保障烘干作业开展的关键结构。
传动支撑结构为设备稳定运行提供动力与支撑保障，主要包含托轮、挡轮、减速机、主电机等部件。整套传动系统负责驱动筒体匀速转动，托轮均匀承载筒体与物料的全部重量，挡轮可限制筒体轴向位移，避免设备运行时出现偏移、晃动。减速机与电机搭配，能够实现动力平稳输出，保障设备低噪、低负荷运转。优良的传动支撑结构，可有效降低设备磨损，延长浸出渣烘干机的连续运行周期，减少故障停机频次。
热风供热系统，决定设备的烘干效率与能耗水平，主要由热风炉、进风管道、换热组件组成。该系统可产生稳定的高温热风，通过管道均匀送入筒体内部，与物料充分换热，带走浸出渣内部水分。也可以利用废热资源如锅炉余热、废蒸汽等，有效降低设备整体能耗。针对浸出渣烘干需求，该系统可灵活调节热风温度与风速，适配不同含水率的渣料处理需求，保证烘干成品含水率均匀稳定。
进出料及密封除尘结构，是设备环保、顺畅运行的重要配套结构。进料装置实现物料匀速、定量送入筒体，避免进料拥堵、堵料问题；出料装置负责烘干后物料的平稳输送，杜绝物料残留。前后端部的密封组件可有效隔绝内外空气，防止热量流失与粉尘外泄。配套的除尘装置可收集烘干过程中产生的粉尘与废气，净化后达标排放，完全契合工业环保生产要求。
自动化控制系统集成温控、时控、过载保护、故障报警等功能。操作人员可通过电控系统调节设备转速、热风温度、进料速度等核心参数，实现自动化作业，大幅降低人工操作误差。
整体而言，浸出渣烘干机通过筒体、传动系统、热风系统、密封除尘系统、电控系统的协同配合，形成一套完整的烘干作业体系。各结构各司其职、相互配合，既保障了设备稳定运行，又满足了工业浸出渣减量化、无害化的处置需求。
